Монтаж, установка

Пользуясь данной инструкцией вы можете произвести монтаж системы ТермоДАР самостоятельно, но для её подключения обязательно обратитесь к квалифицированному электрику!

Помните, что надежность и эффективность работы системы теплого пола в значительной мере определяется качеством установки и подключения!

ТермоДАР - Нагревательная пленка, состоящая из последовательно соединенных модулей.

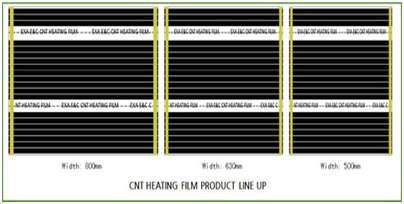

Размерные характеристики нагревательного элемента (модуля):

Для оптимального выбора количества термопленки, исходя из указанных выше размерных характеристик, Вам необходимо рассчитать площадь, которая впоследствии будет покрываться пленкой
Не обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя необходимо занять лишь 75-80% от общей площади помещения (для основного обогрева) или около 40% - для комфортного, причем, отступая по периметру помещения 10-40 см. Между полосами допускается расстояние до 10 см. Из расчета исключается площадь, занимаемая неподвижными объектами, такими как мебель, кухня, бытовая техника, стационарные декоративные конструкции и т.д.
Планировать размещение нагревательной пленки необходимо с учетом того, что пленка разрезается на секции в строго определенных местах для отреза. Длинна каждой секции – 25 см.
Помимо линейной разметки и собственно количества нагревательной пленки необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении по нижеприведенной формуле.
I=P/U
Где I - сила тока, Р - мощность (пленочного обогревателя), U - напряжение в сети (220 В).

Значение силы тока необходимо знать для подбора нужного сечения силового провода, подводных (монтажных) проводов и соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

Сечение провода, мм2	Допустимый ток, А
Сечение провода, мм2	Медный провод	Алюминиевый провод
1,5	16	10
2,5	25	16
4,0	32	25
6,0	40	32

В современных домах чаще всего используют для осветительной проводки медный провод, с поперечным сечением 1,5 ммm?, для розеток 2,5 мм?. Максимальная мощность пленки на этапе прогрева покрытия до необходимой температуры зависит от ее мощности.

Примерный расчет:
Максимальное количество нагревательной пленки, которую можно подключить на один терморегулятор будет зависеть от того, на какой максимальный ток нагрузки он рассчитан.
Например: к терморегулятору, имеющему максимальный ток нагрузки 16А - можно максимально подключить 15,7 м? нагревательной пленки ТермоДАР (CNT Heating Film).

Если необходимая площадь нагревательной пленки превышает данные показатели, то необходим более мощный терморегулятор или несколько единиц, разделив при этом обогрев помещения на несколько зон, работающих независимо одна от другой.

Монтаж и установка греющей пленки
Для монтажа и установки греющей пленки понадобится:

Пленка ТермоДАР.
Теплоизоляционный материал с отражающим эффектом: пенофол или армофол.
Терморегулятор (регулятор температуры в комплекте с датчиками температуры).
Комплект монтажных проводов двух цветов (для удобства монтажа).
Монтажный скотч (изолента).
Электроизоляционный материал (сырая резина).
Зажимы; Заклепки;

В случае если провода предполагается крепить на поверхности стены, вам понадобится монтажный короб для укладки проводов.

Для укладки термопленки под плитку понадобится монтажная строительная сетка с ячейками от 5 до 20мм, плиточный клей.

Последовательность укладки и монтажа
1. Подготовка поверхности пола.

Необходимо проверить поверхность площади укладки и убедиться в отсутствии на ней острых выступов, трещин, сколов, а также предметов, которые могут повредить систему. В случае наличия таковых, принять меры к их устранению.

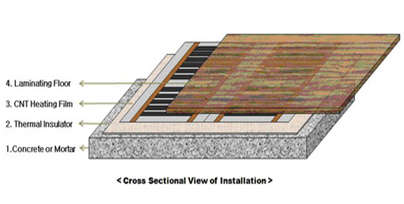

2. Укладка изоляционного материала.

Необходимым условием для укладки пленки под любое покрытие является применение утеплителя с отражающим эффектом (подложки), лучше всего подойдет - пенофол (слой вспененного самозатухающего полистирола с закрытыми воздушными порами, который с одной или двух сторон покрыт алюминиевым напылением высокого качества, толщиной до 14 мкм. и чистотой 99,4%). Подложка - тонкий, гибкий, легкий, экологически чистый материал, останавливающий тепло на всех трех путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае - излучение. Изоляционный материал укладывается непосредственно на подготовленную поверхность пола, отражающей поверхностью кверху для полного отражения всех лучей, излучаемых пленкой в сторону помещения. Пенофол, для удобства дальнейшего монтажа, при расстилании рекомендуем закрепить к поверхности пола на двусторонний скотч и скрепить его полосы между собой.

3. Укладка пленки

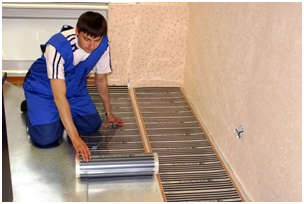

После того, как поверхность пола подготовлена, можно укладывать нагревательную пленку. Перед укладкой нагревательной пленки, необходимо начертить схему монтажа (см. рисунок), учитывая, что нагревательная пленка ТермоДАР (CNT Heating Film) разрезается исключительно по линии отреза, отмеченной на пленке через каждые 250мм.

Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.

Места подключения проводов стараться выводить к плинтусу или к самому краю напольного покрытия. Не допускается укладка нагревательной пленки под мебель (плотно закрывающую поверхность пола), неподвижную бытовую технику и другие стационарные элементы декора.

Полосы нагревательной пленки ТермоДАР (CNT Heating Film) укладываются рядом друг с другом (см.рис.). поверхности пола.

Никогда не накладывайте слои пленки друг на друга!!!

4. Подключение пленки к монтажным проводам и электросети

Для подключения понадобится:

Комплект монтажных проводов двух цветов (для удобства монтажа).
Заклепки; Зажимы
Пассатижи;
Очиститель проводов (по возможности).

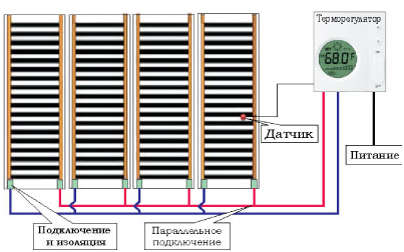

Варианты схем подключения к сети
Рекомендованные требования для подключения:
Заранее просчитайте необходимый метраж и сечение проводов (Пример расчета сечения провода приведен выше). Подключение пленки к сети производится параллельно, то есть все монтажные провода могут подключаться как по одной стороне помещения, так и по разные стороны (Схемы 1 и 2). Подключение производится с помощью припаивания к медному проводнику (наиболее эффективный и надежный способ соединения проводов с обогревателем пленочного типа). Рекомендуется использовать провода двух цветов. Один цвет провода подсоединяется только к одному концу медного контакта каждой полосы. Располагайте провода так, чтобы они проходили под плинтусом. Если Вы хотите сделать соединительный кабель скрытым, необходимо "проштробить" канал в стене, если наружным - используйте декоративный монтажный короб.

Подключение к обычной электросети 220В производится параллельно, все монтажные провода могут подключаться по обеим или одной стороне помещения. Подключение производиться механически с помощью зажимов или пайкой.

Схема 1

5. Изоляция мест подключений
Для изоляции понадобится: 1. Изолятор (сырая резина или строительный герметик в лентах). 2. Изоляционный скотч (ПВХ).
После подключения монтажных проводов, места подключения, как и места выхода медной полосы на линии, где была отрезана пленка, нужно заизолировать. Удобнее всего это сделать с помощью сырой резины и изоляционного скотча. После подсоединения всех компонентов системы к электросети, необходимо произвести проверку работы пленки и проверка пробником мест подключения монтажных проводов, а также изоляции по линии отреза (проводится квалифицированным специалистом). После этого, можно производить укладку необходимого напольного покрытия. Для удобства, полосы пленки, равно как и напольное покрытие в необходимых местах можно закрепить клейкой лентой.

6. Подключение терморегулятора
Для использования подойдет любой регулятор температуры применяемый для теплых полов различных систем. Вам необходимо определиться с мощностью терморегулятора. Исходя из того, что 1 м2 пленки потребляет 210Вт., необходимо умножить это число на количество квадратных метров покрываемой обогревающей пленкой площади и получите общую мощность потребления энергии. Исходя из этого расчета, и покупайте терморегулятор. Комнатные регуляторы температуры в основном рассчитаны на нагрузку в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки ТермоДАР будет 15,7 м2. Различные модификации терморегуляторов позволяют программировать время работы, включение и отключения обогрева пола, температуру нагрева. В зависимости от того, что нужно именно Вам, подбирается терморегулятор. Терморегулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на пленку, можно скрыть в стене или закрыть декоративным коробом для электропроводки. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более рекомендуется производить подключение через отдельный "автомат".

Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником!
Внешний датчик терморегулятора, при укладке пленки под напольное покрытие (ламинат, паркет, линолеум, ковровое покрытие) должен находиться непосредственно на/под поверхностью пленки, между полосами графитового напыления. При укладке пленки под плитку, датчик терморегулятора должен находиться на поверхности вторичной стяжки, непосредственно под плиткой. Датчик температуры можно располагать внутри гофрированной трубки вблизи ее конца. Необходимо убедиться в том, что датчик свободно перемещается внутри трубки, это позволит в случае не исправности термодатчика произвести его замену без вскрытия пола и стен. После подсоединения всех компонентов системы к электросети необходимо произвести повторные электрические испытания изоляции, произвести проверку работы пленки и мест подключения монтажных проводов, а также изоляции по линии отреза. Для удобства, полосы пленки в необходимых местах можно закрепить клейкой лентой. После этого можно производить укладку необходимого покрытия.

7. Укладка напольного покрытия
Нагревательная пленка ТермоДАР совместима с любыми видами напольных покрытий. Укладка энергопленки под такие виды напольных покрытий как линолеум, ламинат, паркетная доска - не требует наличия бетонной стяжки над нагревательным элементом. При укладке энергопленки под плитку (стяжку) нужно особенно тщательно подходить к монтажу. Поверхность первичной стяжки должна быть максимально ровной. При укладке на пенофол, подплиточную стяжку необходимо будет сделать от 20 мм и выше, т.к. пенофол имеет собственную толщину от 2 мм и обладает упругостью. После укладки пленки, между ее полосами или в местах отреза, где расстояние между карбоновыми полупроводниками составляет 25 мм, нужно сделать прорези шириной 1-1,5 см и длиной 10–15 см, до первичной стяжки, чтобы при укладке плитки на цементно-клеевой раствор произошла сцепка между черновым полом и сделанной Вами стяжкой. Прорези нужно делать через один модуль. Другой вариант: всего этого можно избежать, если применить монтажную сетку с ячейками от 10 до 20 мм. Сетка укладывается поверх пленки, точечно крепится дюбелями к первичной стяжке и придает целостность цементно-клеевой поверхности под плиткой. Для дополнительной изоляции, в местах подверженных воздействию влаги, рекомендуется использовать гидроизоляцию между изолирующей пленкой, находящейся над нагревательной, и армирующей сеткой. После окончания работ по укладке нагревательной пленки под плитку (стяжку) систему не включать и не нагружать поверхность минимум 28 дней. Обязательным условием монтажа нагревательной пленки под линолеум, является наличие деревянной прослойки (OSB плита, влагостойкая фанера, ДСП и др.) между нагревательной пленкой и линолеумом. Это же условие применимо к монтажу под другие гибкие напольные покрытия (ковролин, ковер).
Несмотря на кажущуюся простоту монтажа, настоятельно рекомендуем воспользоваться услугами профессионалов. Все работы по установке оборудования должен выполнять квалифицированный электрик. Помните, что надежность и эффективность работы системы теплых полов в значительной мере определяется качеством установки и подключения. "Постелив" теплые полы, вы круглосуточно сможете находиться в теплом помещении, не задумываясь о перебоях централизованного отопления. И вы почувствуете частичку солнца, спрятанную у вас дома!

ВНИМАНИЕ!!!

Запрещается вносить какие - либо изменения в конструкцию нагревательного элемента.
От правильности монтажа на 99% зависит нормальная работа теплых полов в течение многих лет.
Терморегуляторы, управляющие обогревом помещений с повышенной влажностью должны быть установлены вне таких помещений.
ЗАПРЕЩАЕТСЯ применение АЛЮМИНИЕВОЙ ФОЛЬГИ и другого материала на ее основе в качестве теплоотражающего материала.
ИСПОЛЬЗУЙТЕ ТОЛЬКО МАТЕРИАЛЫ, РЕКОМЕНДОВАННЫЕ ПОСТАВЩИКОМ.
ЗАПРЕЩАЕТСЯ включать теплый пол, не проведя изоляцию контактов и линий отреза.
Укладку системы производить только на сухих поверхностях.
Перед укладкой финишного покрытия пола ОБЯЗАТЕЛЬНО ПРОТЕСТИРУЙТЕ (включите) систему обогрева.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Если в процессе монтажа Вы пробили насквозь пленку в месте, покрытом карбоновым (графитовым) напылением, необходимо заизолировать пробитое место с двух сторон.
